CARACTERISTICAS:
Microcontrolador de 32 bits ARM Cortex-M3 ATSAM3X8EA-AU
Reloj de 84 MHz
Memoria de programa (ROM): 512 kB Flash (2 bancos de 256 kB) (El bootloader ha sido pregrabado por Atmel en una ROM dedicada independiente de 16 kB)
Memoria RAM: 96 kB SRAM (Un banco de 64 kB y otro de 32 kB)
Controlador DMA (Acceso directo a memoria) que libera la CPU de tareas de memoria intensivas
66 pines entrada/salida digitales (12 pueden actuar como entradas análogas y 12 como canales PWM)
ADC (Conversor analógico a digital) de 12 bits (Por defecto configurado a 10 bits) y 1 Msps
DAC (Conversor digital a analógico) de 12 bits, 1 Msps y 2 canales
1 UART y 3 USART’s para comunicación serial full duplex
2 buses de comunicaciones TWI (2-Wire) (I²C Compatible)
1 bus de comunicaciones SPI
Emulación de mouse y teclado
1 LED para uso del usuario on-board

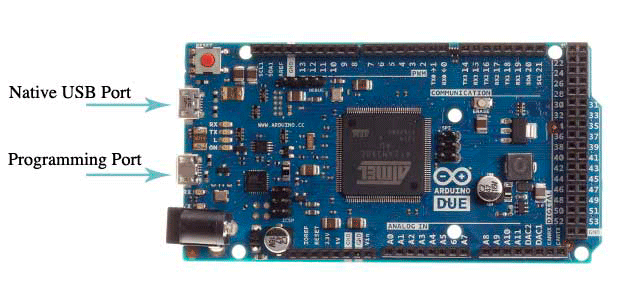

2 Interfaces USB: Una nativa del uC ATSAM3X8E que puede actuar como host (Conector tipo micro AB [Acepta plugs tanto micro A como micro B]) para conectar periféricos USB como mouse, teclado, smartphones, etc.; y otra interface para programación / depuración (Conector tipo micro B)
Incluye cable USB corto de 50 cm aprox.
Botón de reset
Botón “Erase” para borrar la flash del SAM3X8E (Esto removerá el sketch cargado en el µC)
Conector ICSP (In-Circuit Serial Programming)
Conector JTAG
Conector para fuente externa
Voltaje fuente externa recomendada: 7 V a 12 V DC
Voltaje fuente externa mínima: 6 V DC
Voltaje fuente externa máxima: 16 V DC
Voltaje máximo en cualquier entrada / salida: 3.3 V DC (ó negativo: -0.3 V DC)
Corriente máxima en los pines de alta corriente: Modo fuente: 15 mA, modo sumidero: 9 mA
Pines de alta corriente (Notación del microcontrolador): A0, A7, A9, A[14-15], A[18-19], A[25-31]; B[0-3]; B8, B[10-11], B14, B[22-24], C[0-30], D[0-30], E[0-9], E15, E[17-21], E23, E25, F[0-2] (Ver documento diagrama de pines)
Corriente máxima en los pines de baja corriente: Modo fuente: 3 mA, modo sumidero: 6 mA
Pines de baja corriente (Notación del microcontrolador): A[1-6], A8, A[10-13], A[16-17], A[20-24], B[4-7], B9, B[12-13], B[15-21], B[25-31], E[10-14], E16, E22, E24, E26, F[3-5] (Ver documento diagrama de pines)
Corriente máxima total del microcontrolador: 130 mA (La suma de la corriente de todas las salidas en cualquier momento no debe superar este valor)
Corriente máxima en el pin de 3.3 V: 800 mA
Corriente máxima en el pin de 5 V: 800 mA
